لماذا هذا الدليل؟

اختيار كابل خاطئ يساوي أعطال، سخونة، وفقد طاقة وتكاليف إعادة عمل. الهدف هنا أن تعبر من عرض الأسعار إلى تنفيذ آمن وموثوق—بخطوات واضحة تعتمد على معايير IEC وبخبرة مواقع عمل داخل مصر.

1) حدّد نطاق الحمل والمسار

• نوع الحمل: إنارة، محركات، مخارج قوى، لوحة رئيسية/فرعية.

• القدرة والتيار التصميمي IbI_bIb​: من لوحات الأحمال أو جداول الشركة المنفذة.

• طول المسار التقريبي من اللوحة إلى الحمل، وعدد الكوابل المتجاورة في نفس المسار.

• البيئة: داخلية/خارجية، رطوبة، زيوت، مواد كيميائية، أشعة شمس، مناطق عامة أو ممرات هروب.

هذه الخطوة تُحدّد كل معاملات التصحيح اللاحقة (حرارة، تجميع، طريقة تركيب).

2) النحاس أم الألومنيوم؟

• النحاس (Cu): موصلية أعلى، مساحة مقطع أصغر لنفس التيار، أسهل في التوصيل داخل اللوحات. يفضَّل للمقاطع الصغيرة والمتوسطة ولمسافات طويلة ذات هبوط جهد حساس.

• الألومنيوم (Al): أوفر في المقاطع الكبيرة للمغذيات الرئيسية (Feeder) مع ألواح طرفيات مناسبة واهتمام بعزم الربط.

3) جهد وتصنيف الكابل

لمشروعات المباني والصناعة الخفيفة بمصر، المعيار الأكثر شيوعًا 0.6/1 kV طبقًا لـ IEC 60502-1 لكابلات القدرة المعزولة بـ PVC/XLPE.

4) نوع العزل والغلاف

• PVC: اقتصادي، سهل السحب، مناسب لدرجات حرارة تشغيل عادة حتى 70°C.

• XLPE: يتحمل 90°C تشغيل و250°C قصير زمن القصر، هبوط جهد أقل عادة لمسافات أطول.

• LSZH/FRLS: في المباني العامة وممرات الإخلاء؛ دخان قليل وخالٍ من الهالوجين.

  اختر الغلاف الخارجي PVC/LSZH وفق البيئة (خارجية/داخلية/تعرض للشمس/زيوت).

5) مُدرّع أم غير مُدرّع؟

• غير مُدرّع: للمسارات داخل مواسير/ترنشات محمية ولوحات داخلية.

• مُدرّع (SWA/STA): عندما يوجد خطر ميكانيكي، قوارض، أو دفن مباشر/صينية مكشوفة. درع الصلب (Steel) شائع للـ LV.

6) حساب مساحة المقطع (التيار المسموح)

اختر المقطع بحيث I_z ≥ I_b × عوامل التصحيح.

عوامل التصحيح تشمل:

• درجة الحرارة المحيطة (غالبًا 40°C للأسقف المصرية)

• طريقة التركيب: على كابل تراي/داخل مواسير/مدفون

• التجميع: عدد الكوابل المتجاورة في نفس المسار

  ارجع لجداول IEC 60364 / 60502-1 أو كتالوج SCI لاختيار المقطع المطابق بعد ضرب I_b في عوامل التصحيح.

7) تحقق من هبوط الجهد

المسموح به عادةً: ≤ 3% للإنارة و**≤ 5% للقوى** من اللوحة إلى الحمل.

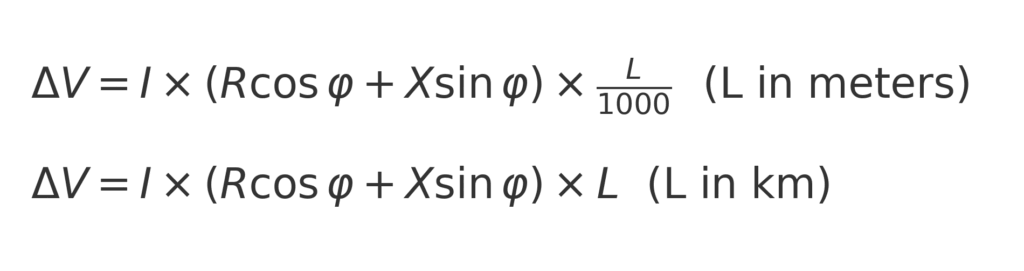

المعادلة التقريبية للتيار المتردد:

ΔV = I × (R cos φ + X sin φ) × L / 1000

حيث $R,X$ مقاومة ومفاعلة الكابل من الجداول، $L$ طول المسار ذهابًا فقط.

إذا تجاوزت النسبة، زِد مساحة المقطع أو استخدم XLPE أو قصّر المسار/حسّن معامل القدرة.

8) تيار/طاقة القصر وPE

تأكّد أن الكابل يتحمل تيار القصر المتوقع للزمن المحدد للحماية، وأن مساحة موصل الحماية PE مطابقة للجداول (IEC 60364). لا تنسَ اختبار الاستمرارية والأرضي بعد السحب.

9) طريقة ومسار التركيب

• مدفون: تحقّق من مقاومة التربة الحرارية وعمق الدفن، وشريط تحذيري.

• كابل تراي/سلم: راعِ المسافات، التهوية، وعدم تجاوز نصف قطر الانحناء المسموح (عادة 12×قطر الكابل للمعزول XLPE كمؤشر).

• مواسير/داكت: تأكّد من معامل التجميع وسهولة السحب واحتياطي التوسعة.

10) التوثيق والاعتماد

اطلب من المورد:

• شهادات IEC ومطابقة LSZH/FR/BS حسب المطلوب.

• روتين اختبار (Rout./Type Tests)، تقارير FAT إن وُجدت.

• ماركنج واضح على الكابل (نوع، مقطع، جهد، سنة التصنيع).

  هذه الوثائق تُسرّع اعتماد الاستشاري وتُجنب إعادة العمل.
